사이즈: | 6mm-340mm | 재료: | 탄소강 BAR 합금 강 |
---|---|---|---|
벽 두께: | 1mm-50mm | 형태: | 라운드 |
제조식: | 냉각 압연, 굴려지거나 뜨겁게 굴려진 급탕. | 등급: | STKM 11A, STKM 12A, STKM 12C, STKM 12B, STKM 13A, STKM 13B, STKM 13C, STKM 15A, STKM 17A, |
하이 라이트: | 냉각 압연 무계목 강관,STKM 13A 무계목 강관,340 밀리미터 무계목 강관 |
JIS G3445 STKM11A, STKM 12A, STKM 12C, STKM 13A 냉각 압연 이음 없는강관
제품 설명
표준 : JIS G3445
분류하세요 : 6mm-340mm
W.T. : 1mm-50mm
형성하세요 : 라운드
기술 : 냉각 압연, 굴려지거나 뜨겁게 굴려진 급탕.
길이 : 한 개의 임의적 length/는 두배 임의적 길이 또는 고객의 것 실제 요청 최대 길이는 10m입니다
등급이세요 : STKM 11A, STKM 12A, STKM 12C, STKM 12B, STKM 13A, STKM 13B, STKM 13C, STKM 15A, STKM 17A
마킹
조사를 건네준 욕심 부린 각각 튜브가 읽기 쉽게 다음과 같은 항목과 함께 표시될 것이라고, 항목을 배열하는 명령은 상세화되지 않습니다.
그러나, 더 작은 관을 위해 또는 구매자로부터의 요청에, 관은 함께 번들링될 수 있고, 적당한 수단에 의해 각각 번들을 위해 표시했습니다.
(1) 등급의 선임
(2) 제조 절차를 보여주는 문자 심볼
기록 :
§ 공장 시험 성적 증명서는 EN10204.3에 따라 발표될 것입니다
§ 튜브는 이음새가 없거나 용접됩니다.
보호와 포장 :
§ 꽉 찬 안에 나무상자 또는 번들은 합성지로와 바다를 위해 적당히 보호되 휼륭하게 배달을 보호했습니다 또는 요청된 것처럼.
§ 튜브는 일시적 코로우젼 프로텍션으로 전달될 것입니다. 보호의 종류는 제조사의 자유재량으로 있을 것입니다
JIS G3445로 비교한 세계 표준
NUBER |
등급 |
NUBER |
등급 |
NUBER |
등급 |
NUBER |
등급 |
|
D 3517 |
11 A를 등급화하세요 |
STKM 11 A |
A513 |
MT1010 |
G-3445 |
STKM11A |
- |
- |
A519 |
MT1010 |
|||||||
|
등급 12A |
STKM 12 A |
A513 |
MT1015 |
|
STKM12A |
980 |
CDS-3 |
A519 |
MT1015 |
|||||||
|
12 비를 등급화하세요 |
STKM 12 비 |
- |
- |
|
STKM12B |
- |
- |
|
등급 12C |
STKM 12C |
A512 |
MT1015 |
|
STKM12C |
- |
- |
A513 |
||||||||
|
13 A를 등급화하세요 |
STKM 13 A |
A512 |
MT 1025 |
|
STKM13A |
- |
- |
A513 |
MTX1025 |
|||||||
A519 |
MT 1025 |
|||||||
|
Grade13B |
STKM 13 비 |
- |
- |
|
STKM13B |
980 |
CDS-4 |
|
Grade13 C |
STKM 13 C |
- |
- |
|
STKM13C |
- |
- |
|
Grade14 A |
STKM 14 A |
A513 |
MT1030 |
|
STKM14A |
1717 |
CD- 103 |
A519 |
MT1030 |
|||||||
|
Grade14 비 |
STKM 14 비 |
- |
- |
|
STKM14B |
- |
- |
|
Grade14 C |
STKM 14 C |
- |
- |
|
STKM14C |
- |
- |
|
Grade15 A |
STKM 15 A |
A513 |
MT1033 |
|
STKM15A |
1717 |
CD- 105 |
|
Grade15 C |
STKM 15 C |
- |
- |
|
STKM15C |
- |
- |
|
Grade16 A |
STKM 16 A |
A519 |
MT1040 |
|
STKM16A |
980 |
CDS-5 |
|
Grade16 C |
STKM 16 C |
- |
- |
|
STKM16C |
- |
- |
|
Grade17 A |
STKM 17 A |
A519 |
MT1050 |
|
STKM17A |
980 |
CDS-7 |
1717 |
CD- 107 |
|||||||
|
Grade17 C |
STKM 17 C |
- |
- |
|
STKM17B |
- |
- |
|
Grade18 A |
STKM 18 A |
A519 |
MT1524 |
|
STKM18A |
980 |
CDS-9 |
|
Grade18 비 |
STKM 18 비 |
- |
- |
|
STKM18B |
- |
- |
|
Grade18 C |
STKM 18 C |
- |
- |
|
STKM18C |
- |
- |
|
Grade19 A |
STKM 19 A |
- |
- |
|
- |
- |
- |
|
Grade19 C |
STKM 19 C |
- |
- |
|
- |
- |
- |
|
Grade20 A |
STKM 20 A |
- |
- |
|
- |
- |
- |
화학조성
등급 |
유닛 % | |||||
C | Si | Mn | P | S | Nb 또는 V | |
STKM 11A | 0.12 최대. | 0.35 최대. | 0.60 최대. |
0.040 최대. |
0.040 최대. |
- |
STKM 12A |
0.20 최대. |
0.35 최대. |
0.60 최대. |
0.040 최대. |
0.040 최대. |
- |
STKM 12B | ||||||
STKM 12C | ||||||
STKM 13A |
0.25 최대. |
0.35 최대. |
0.30~0.90 |
0.040 최대. |
0.040 최대. |
- |
STKM 13B | ||||||
STKM 13C | ||||||
STKM 14A |
0.30 최대. |
0.35 최대. |
0.30~1.00 |
0.040 최대. |
0.040 최대. |
- |
STKM 14B | ||||||
STKM 14C | ||||||
STKM 15A |
0.25~0.35 |
0.35 최대. |
0.30~1.00 |
0.040 최대. |
0.040 최대. |
- |
STKM 15C | ||||||
STKM 16A |
0.35~0.45 |
0.40 최대. |
0.40~1.00 |
0.040 최대. |
0.040 최대. |
- |
STKM 16C | ||||||
STKM 17A |
0.45~0.55 |
0.40 최대. |
0.40~1.00 |
0.040 최대. |
0.040 최대. |
- |
STKM 17C | ||||||
STKM 18A |
0.18 최대. |
0.55 최대. |
1.50 최대. |
0.040 최대. |
0.040 최대. |
- |
STKM 18B | ||||||
STKM 18C | ||||||
STKM 19A |
0.25 최대. |
0.55 최대. |
1.50 최대. |
0.040 최대. |
0.040 최대. |
- |
STKM 19C | ||||||
STKM 20A | 0.25 최대. | 0.55 최대. | 1.60 최대. |
0.040 최대. |
0.040 최대. |
0.15 최대. |
역학적 성질
선임 | 신장 % | 휨의 세기 |
인장 강도 N/П {kgf/П} |
핵심 또는 증명 N/П을 만드세요 {kgf/П} |
평판 (H) 사이의 평탄화 강도 거리 (D dia 밖에 있습니다. 튜브의) |
|||||
4 번,
11 번
12 번
시험편 길이 방향 |
4 번,
5 번 시험편 횡단 방향
|
벤드 각 |
안쪽 반경
(D dia 밖에 있습니다. 튜브의) |
||||
STKM11A |
290{30} 분. |
- | 35 분. | 30 분. | 1/2 D | 180 | 4 D |
STKM12A |
340{35} 분. |
175{18} 분. |
35 분. | 30 분. | 2/3 D | 90 | 6 D |
STKM12B |
390{40} 분. |
275{28} 분. |
25 분. | 20 분. | 2/3 D | 90 | 6 D |
STKM12C |
470{48} 분. |
355{36} 분. |
20 분. | 15 분. | - | - | - |
STKM13A |
370{38} 분. |
215{22} 분. |
30 분. |
25 분. |
2/3 D |
90 |
6 D |
STKM13B |
440{45} 분. |
305{31} 분. |
20 분. |
15 분. |
3/4 D |
90 |
6 D |
STKM13C |
510{52} 분. |
380{39} 분. |
15 분. |
10 분. |
- |
- |
- |
STKM14A |
410{42} 분. |
245{25} 분. |
25 분. |
20 분. |
3/4 D |
90 |
6 D |
STKM14B |
500{51} 분. |
355{36} 분. |
15 분. | 10 분. | 7/8 D | 90 | 8 D |
STKM14C |
550{56} 분. |
410{42} 분. |
15 분. |
10 분. |
- |
- |
- |
STKM15A |
470{48} 분. |
275{28} 분. |
22 분. |
17 분. |
3/4 D |
90 |
6 D |
STKM15C |
580{59} 분. |
430{44} 분. |
12 분. |
7 분. |
- |
- |
- |
STKM16A |
510{52} 분. |
325{33} 분. |
20 분. |
15 분. |
7/8 D |
90 |
8 D |
STKM16C |
620{63} 분. |
460{47} 분. |
12 분. |
7 분. |
- |
- |
- |
STKM17A |
550{56} 분. |
345{35} 분. |
20 분. |
15 분. |
7/8 D |
90 |
8 D |
STKM17C |
650{66} 분. |
480{49} 분. |
10 분. |
5 분. |
- |
- |
- |
STKM18A |
440{45} 분. |
275{28} 분. |
25 분. |
20 분. |
7/8 D |
90 |
6 D |
STKM18B |
490{50} 분. |
315{32} 분. |
23 분. |
18 분. |
7/8 D |
90 |
8 D |
STKM18C |
510{52} 분. |
380{39} 분. |
15 분. | 10 분. | - | - | - |
STKM19A |
490{50} 분. |
315{32} 분. |
23 분. | 18 분. | 7/8 D | 90 | 6 D |
STKM19C |
550{56} 분. |
410{42} 분. |
15 분. | 10 분. | - | - | - |
STKM20A |
540{55} 분. |
390{40} 분. |
23 분. | 18 분. | 7/8 D | 90 | 6 D |
출현
튜브는 실제로 곧습니다. 그리고 2 마지막은 튜브의 주축에 직각으로 있을 것입니다
튜브는 있을 것이고 실제적인 사용에 결함 해로운 것로 부터 벗어납니다.
튜브의 표면가공도, 특히 특정할 때 구매자와 제조사에 의해 합의될 것입니다.
외부 직경 위의 허용한도
분할 | 외부 직경 위의 허용한도 |
1 번 | 50 밀리미터 ±0.5mm 이하 |
50 밀리미터 또는 위에 ±1% | |
2 번 | 50 밀리미터 ±0.25mm 이하 |
50 밀리미터 또는 위에 ±0.5% | |
넘버. 3 |
25 밀리미터 ±0.12mm 이하 |
25 밀리미터 또는 위에게와 엑스크들. 40 밀리미터 ±0.15mm | |
40 밀리미터 또는 위에게와 엑스크들. 50 밀리미터 ±0.18mm | |
50 밀리미터 또는 위에게와 엑스크들. 60 밀리미터 ±0.20mm | |
60 밀리미터 또는 위에게와 엑스크들. 70 밀리미터 ±0.23mm | |
70 밀리미터 또는 위에게와 엑스크들. 80 밀리미터 ±0.25mm | |
80 밀리미터 또는 위에게와 엑스크들. 90 밀리미터 ±0.30mm | |
90 밀리미터 또는 위에게와 excl.100mm ±0.40mm | |
100 밀리미터 또는 위에 ±0.50% |
두께 위의 허용한도
분할 | 벽 두께 위의 허용한도 |
1 번 |
4 밀리미터 하에 |
+0.6mm | |
-0.5mm | |
4 밀리미터 또는 위에 | |
15% | |
-12.50% | |
2 번 |
3 밀리미터 하에 |
±0.3mm | |
3 밀리미터 또는 위에 |

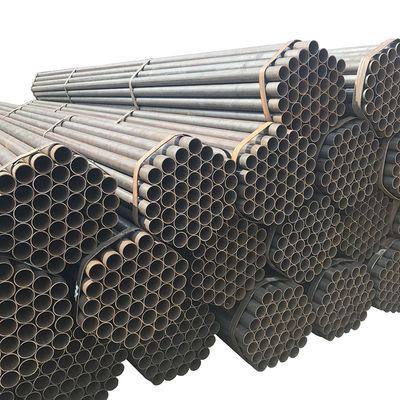

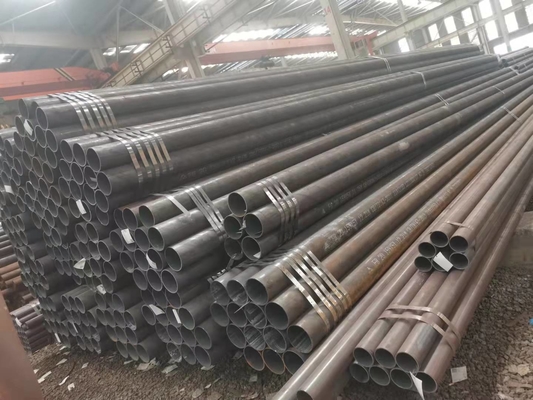

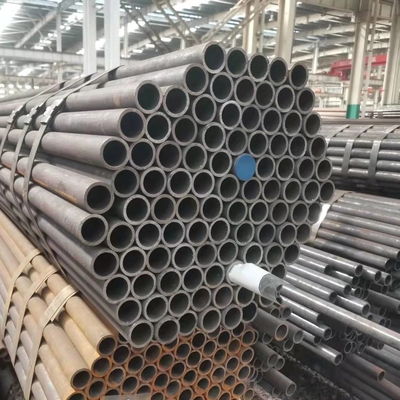

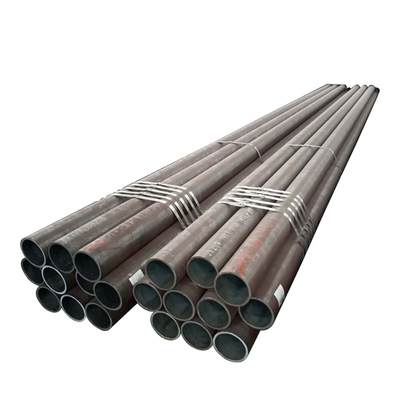

자세한 사진
파트로위 그림
파이프 & 튜브 공정
애플리케이션
STKM 11A 인발관
JIS G3445 STKM 11A, STKM 12A, STKM 12C, STKM 13A, STKM 13C, STKM 15A, STKM 15C, STKM 17A, STKM
17C 탄소 스틸 튜브는 기계, 자동차, 자전거, 가구, 가전과 다른 머신 부분을 위해 사용했습니다.
패키징 & 선적
증명서
FAQ
Q1 : 공장 또는 무역업자입니까?
A1 : 우시 실레이트 특별한 강철 주식회사는 2010년 이후로 강관과 강관의 제조사입니다. 우리는 수출 권리를 이끌었고, 다른 소재와 제품에 대한 구매자의 다중 요청을 충족시키기 위해 산업과 무역의 통합된 회사가 됩니다.
Q2 : 재료 / 제품을 당신이 제공할 수 있습니까?
A2 : 이음새가 없는 스테인리스강관 / 강관, 이음새가 없는 탄소 스테인리스강관 /Tube, 어떠한 형상과 용접관이 또한 이용 가능할 수 있는 아연 도금 강관 비트킨
Q3 : 샘플을 얻는 방법?
A3 : 무료샘플은 당신의 점검과 테스트가 가능합니다. 그리고 무료샘플을 얻기 위해, 당신은 (우편 코드를 포함하여) 우리 당신에게 상세한 수신 주소를 보낼 필요가 있고 샘플, 특사 비용을 수집하기 위한 당신의 DHL/FedEx/UPS 계정이 당신의 옆에서 지불될 것입니다.
Q4. 제 자신의 그림에 따라 제품을 생산하시겠습니까?
A4 : 예, 우리는 있을 당신의 그림에 따라 제품을 생산할 수 있고 대부분은 당신을 충족시킵니다.
Q5 : 당신의 공장을 방문하는 방법?
A5 : 대부분의 주요 도시들은 상하이 행 비행을 가지고 있습니다 ; 당신은 상하이 푸통 / 홍치아오 국제공항에 비행할 수 있습니다.
만약 너 홍콩에서 오면, 그것이 2 시간을 비행기 (정오의 주위에 있는 모든 5 일째 비행기)로 취할 것입니다.
